分集水器
分集水器是指地暖系統中，用于連接采暖主干供水管和回水管的裝置。分為分水器和集水器兩部分。分水器是在水系統中，用于連接各路加熱管供水管的配水裝置。集水器是在水系統中，用于連接各路加熱管回水管的匯水裝置。
分集水器由分水主管和集水主管組成，分水主管連接于管網系統的供水管，它的主要作用是將來自于管網系統熱水通過埋在地板下的地暖管分配到室內需地板采暖的各房間。熱水在地暖管中流動時，將熱量傳遞到地板，再通過地板向室內輻射傳熱。
分類特征
從功能和結構上來分，分集水器分為三種類型:基本型，標準型和功能型。
基本型:由分水干管和集水干管組成。在分集水干管的每個分支口上裝有球閥，同時分集水干管上分別裝有手動排氣閥?；拘头炙鞑痪邆淞髁空{(diào)節功能。
標準型:標準型分集水器結構上與基本型相同，只是將各干管上的球閥由流量調節閥取代。將兩干管上的手動排氣閥由自動排氣閥取代。標準型分集水器可對每個環路的流量做精密調節，甚至豪華標準型分集水器的流量調節可實現人工智能調節。
功能型:功能性分集水器除具備標準型分集水器的所有功能外，同時還具有溫度、壓力顯示功能、流量自動調節功能、自動混水換熱功能、熱能計量功能、室內分區溫度自動控制功能、無線及遠程遙控功能。市場上供貨的無線溫控器，或?qū)崿F(xiàn)遠程控制的進口品牌，是森威爾公司的SAS816FHL-O/RF無線地暖溫控器，但此溫控器是不可編程的。
為了防止銹蝕，分集水器一般采用耐腐蝕的純銅或合成材料制成。常用的材料有銅、不銹鋼、銅鍍鎳、合金鍍鎳、耐高溫塑料等。分集水器(含連接件等)的內外表面應光潔，不得有裂紋、砂眼、冷隔、夾渣、凹凸不平等缺陷，表面電鍍的連接件，色澤應均勻，鍍層牢固，不得有脫鍍的缺陷。
從設計性能方面分
從設計性能等方面分為，韓版分集水器，歐版分集水器。韓式地暖由于使用習慣和設計理念不同，通常都比較簡易，加之韓式地暖對分室控溫和分時段工作的要求不高，所以，其分水器無需承擔太多的功能要求，產品也相對簡單。比較有特點的就是兩側邊有兩塊擋板，也是兩根干管的支撐架，通常都是蝶形的手動閥控制支管水路的通、斷，手動排氣，結構簡單，掛墻式安裝。韓式分水器結構簡易、功能簡單、智能化程度低，造價低廉，我們將其稱為韓版分水器。
歐洲品牌的分水器做工更精細，功能更完善，除了能夠?qū)α髁窟M行調節外，還能滿足其他許多功能的延伸，更加智能和人性化。歐式分水器的特點是上下兩干管有支撐架固定，支管手動閥帽拆卸后容易安裝熱電執行器方便做室溫控制。高檔的每支路都有可視流量計，能夠?qū)Νh(huán)路流量進行微調，并且有溫度表、壓力表、活結球閥、自動排氣閥等。配有專門的分水器箱，嵌入式墻體安裝。歐式分水器結構復雜、功能強大，智能化程度高，造價高昂，我們將其稱為歐版分水器。
隨著北方地區部分高檔住宅地暖的應用、推廣，以及南方地區采暖的逐步發展，歐式智能分水器開始得到更多的應用。
韓版分水器以其簡單、造價低廉在北方地區的普及型地暖和工程項目上應用較多。
歐版分水器以其智能、造價高昂主要應用在部分高檔項目和南方地區的獨立供暖系統中。
組成結構
分集水器作為連接各環路加熱管供回水的配、集水裝置，是地暖系統中的一個設備，起著樞紐作用。分集水器由分水器、集水器和固定支架三部分組成.包括分水器主管(主杠)、集水器主管(主杠)、分路調節器控制閥門、排氣閥、主管堵頭、墻板和面板(支架式分集水器沒有面板)等部件。 主要配件有分水器、集水器、過濾器、閥門、放氣閥、鎖閉閥、活節頭、內節頭、熱能表。
在分集水器上設置排氣閥(放氣閥)的作用是:以便在使用過程中，給用戶帶來方便，避免冷熱壓差以及補水等因素造成的集氣，而使系統運行受阻。有了排氣閥(放氣閥)可及時放氣，有手動或自動排氣閥兩種，盡量安裝自動排氣閥。
性能指標
(1)分水器技術要求包括:
1)密封性能。按規定的試驗方法進行水壓密封試驗，分水器每個閥門處泄漏量不得大于1mL/min。分水器各連接部位泄漏總量不得大于1mL/min。
2)水壓強度。按試驗方法進行水壓強度試驗，分水器本體不允許有泄漏現象，其他部件不允許有影響正常使用的殘余變形。
3)耐腐蝕性能。鋁鑄件表面必須作陽極氧化處理，其他材料表面須具有耐腐蝕性能或作耐腐蝕處理。經試驗后，應無起層、剝落或肉眼可見的點蝕凹坑，并能正常操作。
4)閥門裝置和通徑。分水器出水口上須有閥門裝置，閥門通徑不得小于分水器出水口的通徑。
5)閥門開啟力。閥門應啟閉靈活，無卡阻現象，最大開啟力應符合相關規定。
(2)集水器技術要求包括:
1)密封性能。集水器在公稱壓力下，按規定進行密封性試驗，除閥門外，各連接部位不允許有滲漏現象，對公稱通徑為150mm的閥門，滲漏不得大于15滴/min。其余閥門的滲漏量不得大于10滴/min。
2)水壓強度性能。在1.5倍公稱壓力下，按規定進行水壓強度試驗，集水器本體不允許有滲漏現象，各部位不允許有裂紋，不允許有影響正常使用的殘余變形。
3)耐腐蝕性能。集水器經試驗后，應無起層剝落或肉眼可見的點蝕凹坑，并能正常操作。
常見品牌
分集水器的進口品牌主要有:意大利的嘉科米尼GIACOMINI，意大利艾美蒂EMMETI，英國的英薩科森ESAKCN，德國歐文托普OVENTROP，丹麥的丹佛斯DANFOSS，英國的森威爾SASWELL等。國產的有愛迪生; 曼瑞德.柯耐佛，埃美柯Amico等。市面上使用反饋比較好的品牌基本上也以歐洲品牌為主，但價格會比國產品牌貴一倍左右。
作用用途
1. 地板采暖系統中的，分集水器管理若干的支路管道，并在其上面安裝有排氣閥，自動恒溫閥等，一般為銅質較多?？趶叫?，多為DN25-DN40之間。進口產品較多。

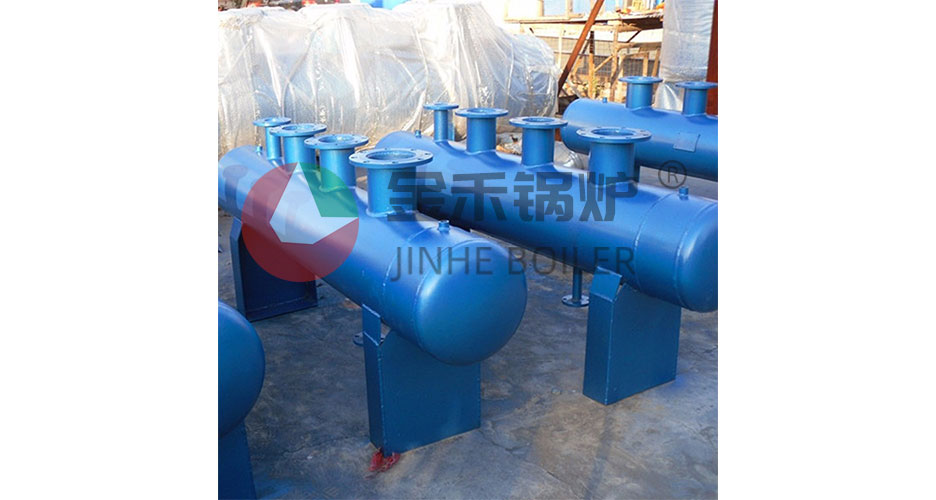

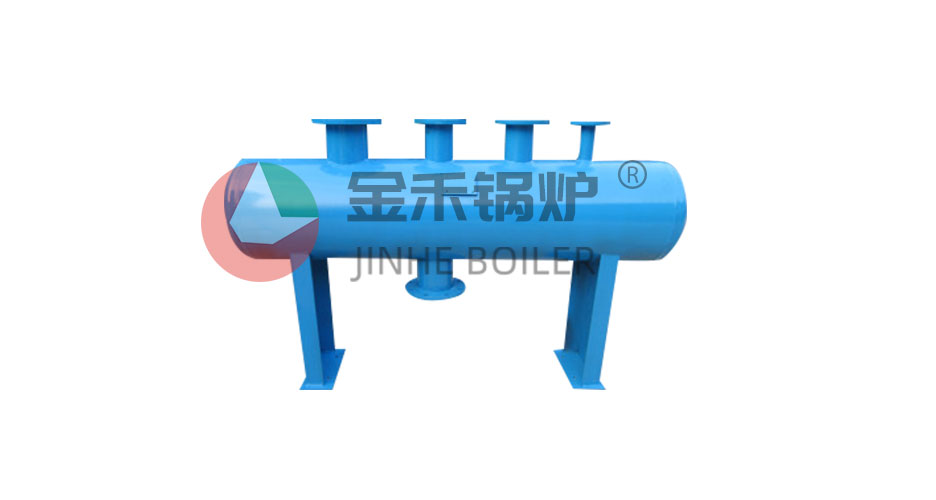

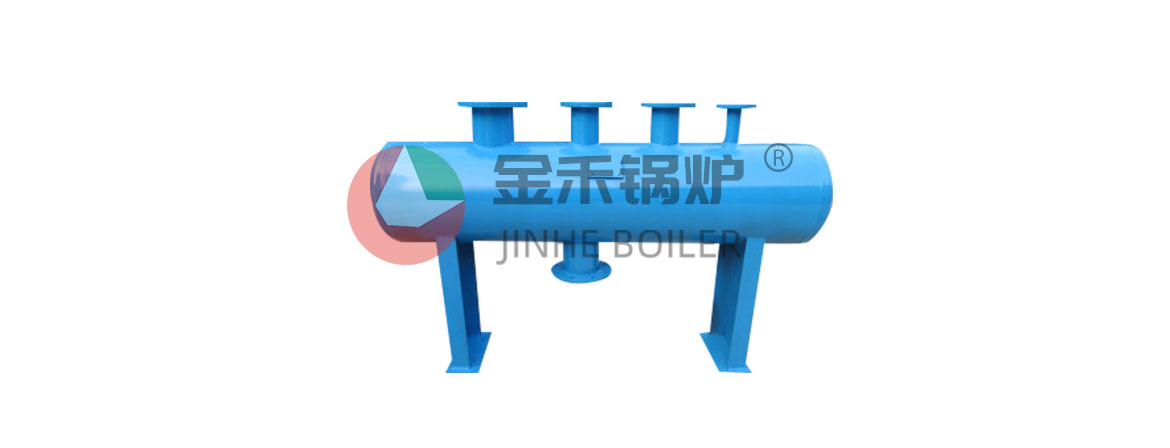

2. 空調水系統，或其它的工業水系統中的，同樣管理若干的支路管道，分別包括回水支路和供水支路，但其較大多位DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造公司，其需要安裝壓力表溫度計，自動排氣閥，安全閥，放空閥等，2個容器之間需要安裝壓力調節閥，且需要有自動旁通管路輔助。
3.自來水供水系統，分水器的使用有效的避免了自來水管理方面的漏洞，集中安裝、管理水表，并且配合單管多路使用降低了管材采購成本，而且極大的降低了施工時間，提高了效率。自來水分水器通過異徑直接連接于鋁塑主管道，在水表池(水表房)中集中安裝水表，做到一戶一表，戶外安裝、戶外查看。
安裝要求
1.分配器安裝在墻壁和專用箱內，住宅一般安裝在廚房間;
2.集水器下面閥門距離地板30㎝以上處，水平安裝;
3.供水閥門安裝在分水器前面，回水閥門安裝在集水器后面;
4.過濾器安裝在分水器的前面;

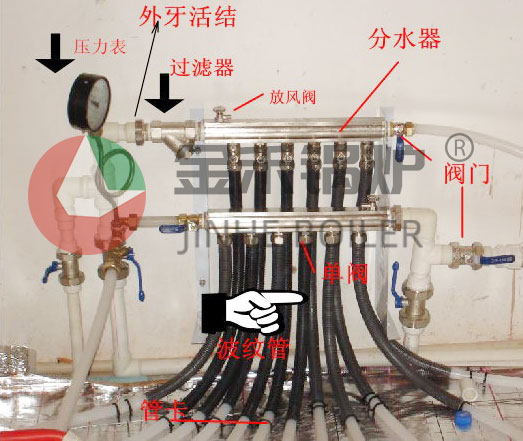

5.分配器連接順序:連在供水干管-鎖閉閥-過濾器-球閥-三通(溫度、壓力表、接口)-分水器(上杠)-地熱管-集水器(下杠)-球閥-連在回水干管。
注意事項:
地暖分水器主要由分水主管和集水主管組成，分水主管連接于管網系統的供水管，它的主要作用是將來自于管網系統的分集水器熱水通過埋在地板下的地暖管分配到室內需地板采暖的各房間，熱水在地暖管中流動時，將熱量傳遞到地板，再通過地板向室內輻射傳熱。地暖管的另一端與分集水器的集水主管相連，在室內散熱后溫度降低的回水通過集水主管回到管網系統，完成一個循環。
地暖分水器是整個室內地熱采暖的控制中樞，幾乎地暖系統中所有的設備、裝置功能的實現和延展都依賴于分水器。在實際使用過程中，當熱媒流入室內后，經多功能過濾器后進入分水器主杠，這一環節中過濾器濾掉熱媒中的雜質以防止雜質進入地下管網阻塞管道。
主杠是水平安裝，這樣利用同一高度，壓力相等的原理，使熱媒被平均分配到支管路，經熱交換系統后，各支管路流回到集水回主杠，再由回水口流入的供熱系統中。另外在自供暖中加有混水裝置，也就是說經熱交換后，熱媒(水)溫度還很高，經混水系統后，又流入分水器主杠繼續循環，這樣在制暖的同時還可節省能源。
產品選擇
分集水器是低溫熱水地板采暖控制系統的關鍵組件，隨著水地暖的優點被越來越多的人們所接受，分集水器質量的重要性也逐漸被人們所認識，但市面上分集水器種類繁多，產品良莠不齊，分集水器漏水事故時有發生。因此，消費者需要在選擇地暖產品前，要先了解分集水器的質量，建議最好能選用進口品牌。下面，筆者就為大家簡單介紹一下把握分集水器質量的幾個要點。
材料和工藝結構
為了保證分集水器的質量，各生產廠商紛紛從產品的材料和工藝結構上動腦筋。從材料上看，市場上有不銹鋼、銅、高分子合成材料等;從結構上看，有組裝式、焊接式、鍛造拼接式等。
市場上最能體現分集水器材料與結構統一的是黃銅整體鍛造的一體式分集水器。黃銅整體鍛造不但從產品的結構上解決了其他分集水器存在的漏點問題，也從材料上有效地杜絕了分集水器的漏水隱患。如森威爾的分集水器SASF4系列地板采暖分集水器引進高精密數控車床生產閥芯、同心度高，耐磨。標配流量計，自動排氣閥、排水閥等重要部件。采用熱擠壓銅材鍍鎳，防腐蝕性、耐壓能力強，安裝支架厚實，活接式管接頭，安裝維護方便、牢固，極大的提高了產品的使用壽命和可靠性。分集水管各回水路水量均可調節，并可在各支路選配安裝電熱恒溫控制器、地熱溫控器，可以輕松實現分區智能控制。其他進口品牌的也有一體化分集水器，功能相差不大，客戶看參考相關資料。
市場上的分集水器由于結構形式不同，安裝使用上也存在很大的差別。以最常見的銅質分集水器為例，拼裝式分集水器由于生產工藝簡單，設備技術要求低，被很多生產廠商所選擇，閥類生產企業甚至是一般的機械類制造企業，只要具備機加工能力的，都可以生產出此類分集水器，所以這種分集水器在市場上占的比例最高。當然其中也有許多生產工藝控制嚴格，質量可靠的分集水器，國外許多知名品牌也一直延用這種結構。這種類型的分集水器由于接點多，一旦工藝控制不嚴格，很容易出現漏水。另一類是整體鍛造或鑄造的分集水器，大大減少了組裝節點，有效地減去了許多可能產生的漏水隱患點，是現有市面上可見分集水器較為理想的結構。
聯接形式上看
由于分集水器的使用環境常受冷熱水的沖擊，所以一般的密封材料很容易老化損壞。采用O型圈或密封墊片聯接的，在冷熱水的反復頻繁沖擊下，一般2-3年就必需進行一次更換或維修。因此一些高端的國外品牌以及國內擁有硬密封聯接生產設備和技術的廠商，均采用金屬之間的硬密封聯接。國內一些小廠家由于生產技術水平達不到要求，產品精度沒有達到硬密封所需的要求，加上材料選用上追求價廉，對接的材料沒有做到相應的互補壓縮性，往往很難做到硬密封。所以要保證分集水器的質量，選擇硬密封聯接是明智的。
從制造的工藝看
制造工藝控制是保證分集水器質量的必要環節。加工精度不高，裝配好的產品容易松動，推進閥桿表面光潔度不符合要求等等，都會嚴重影響分集水器的使用壽命和質量，甚至直接導致分集水器漏水。所以筆者建議消費者在選用分集水器時一定要了解產品的結構、生產廠商、材料、售后服務等相關信息。選擇結構合理、售后服務有保障的貨真價實的高性價比的產品。
從質量性能上看
如鍋爐的熱功率輸出要通過分水器的合理分配，一個低檔次的簡易型分水器很可能會造成系統的循環不暢，而使得鍋爐反映出燃燒不足或其他故障;在滿足分室控溫的情況下，盤管長度就很難保證長度接近，低檔簡易型分水器無法調節環路壓損、平衡流量，有可能造成水力失調，欠流或過流，使得局部不熱或過熱。而采用一款能夠進行流量調節的智能分水器解決這個問題就比較容易;分室溫控系統也要依賴于一款高檔智能分水器，容易安裝控制裝置，可以對系統進行房間溫度、運行時間的控制，達到舒適、節能和人性化的目的。還有如，智能溫控中心調節系統、氣候補償調節系統、系統的壓差調節、流量調節等等。
